油壓四柱型系列衝壓機,衝壓台產品標準規格、
由於馬力小、出力大、最適宜軸承、工件壓入、成型、鉚合、沖孔、
剪斷及彈簧預壓裝配線....等。
亦可配合客戶需求加裝作業需求、例如震動式、頂料、側孔、
圓盤式等。請於訂購時特別指定。
除標準規格、亦可配合客戶需求改變、請於訂購時特別指定。
PDYB油壓四柱導桿型沖壓機規格表:
型式Model | PDYB-5 | PDYB-10 | PDYB-15 | PDYB-20 | PDYB-30 | PDYB-50 | PDYB-80 | PDYB-100 |
出力(TONS) | 5 | 10 | 15 | 20 | 30 | 50 | 80 | 100 |
行程(mm) | 300 | 300 | 300 | 300 | 350 | 350 | 400 | 400 |
快降速度(m/min) | 5.2 | 4.5 | 3.1 | 2.1 | 5.8 | 4.6 | 3.7 | 4.0 |
加壓速度(m/min) | 2.5 | 2.2 | 1.4 | 1.1 | 1.0 | 0.4 | 0.3 | 0.2 |
上升速度(m/min) | 4.8 | 4.6 | 2.7 | 2.3 | 7.4 | 1.0 | 6.9 | 7.1 |
馬達(HP) | 3 | 5 | 5 | 5 | 7.5 | 10 | 15 | 20 |
開距(mm) | 360 | 360 | 390 | 390 | 470 | 500 | 580 | 580 |
台面尺寸(mm) | 270x380 | 270x380 | 340x450 | 340x450 | 350x500 | 450x600 | 550x750 | 550x750 |

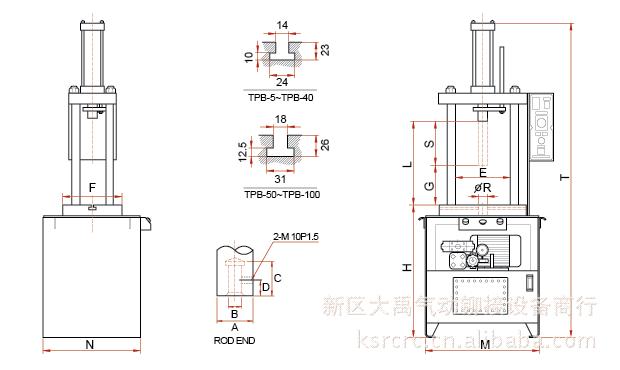

PDYB油壓桌上型沖壓機尺寸表:
型式 | A | B | C | D | E | F | G | H | L | M | N | R | S | T |
PDYB-5 | 56 | 30 | 50 | 25 | 380 | 270 | 60 | 800 | 360 | 700 | 500 | 60 | 300 | 1850 |
PDYB-10 | 85 | 30 | 50 | 25 | 380 | 270 | 60 | 800 | 360 | 700 | 500 | 60 | 300 | 1850 |
PDYB-15 | 100 | 35 | 50 | 25 | 450 | 340 | 90 | 800 | 390 | 800 | 550 | 70 | 300 | 1950 |
PDYB-20 | 100 | 35 | 50 | 25 | 450 | 340 | 90 | 800 | 390 | 800 | 550 | 70 | 300 | 1980 |
PDYB-30 | 125 | 40 | 60 | 25 | 500 | 350 | 120 | 800 | 470 | 800 | 850 | 75 | 350 | 2200 |
PDYB-50 | 165 | 50 | 70 | 30 | 600 | 450 | 150 | 850 | 500 | 1000 | 950 | 80 | 350 | 2350 |
PDYB-80 | 180 | 50 | 70 | 30 | 750 | 550 | 180 | 900 | 580 | 1250 | 1100 | 85 | 400 | 2700 |
PDYB-100 | 200 | 50 | 70 | 30 | 750 | 550 | 180 | 900 | 580 | 1250 | 1100 | 85 | 400 | 2800 |
